Вряд ли кто-либо станет оспаривать, то, что в холодный сезон температура в доме является главным фактором комфортности. Поэтому система отопления в любом доме должна быть обустроена качественно. Главными отопительными приборами, которые являются обязательными компонентами любой системы отопления, являются радиаторы. Их разновидностей сегодня существует огромное множество. Но и сегодня в России и во многих зарубежных странах в инфраструктуре теплоснабжения используются, чаще всего, чугунные радиаторы.

Как и другие отопительные приборы, чугунные батареи имеют определенные достоинства и недостатки. Но самое главное их преимущество заключается в том, что они могут эксплуатироваться длительное время. Чугунные радиаторы проверены временем, так как уже применяются в течение десятилетий. При этом во время эксплуатации не требуется никаких дополнительных финансовых вложений на проведение ремонтных работ.

Устройство чугунных батарей

Чугунные отопительные приборы состоят из следующих деталей:

• нагревательная секция, заполняемая теплоносителем;
• соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
• торцевые заглушки;
• переходные пробки для подключения труб либо кранов;
• прокладки из паронита или резины – искусственного каучука EPDM.

Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.

Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.

Технические характеристики чугунных радиаторов

Среди множества критериев выбора чугунных радиаторов параметры теплоотдачи, несомненно, являются главными. Их необходимо подбирать в зависимости от объемов помещения, которое планируется отапливать. Немаловажное значение имеют размеры и вес чугунных радиаторов, так как эти характеристики могут привести к сложностям при транспортировке и монтаже. Что касается показателя давления, то для загородных домов можно использовать данный тип отопительных приборов на 6 атм.

Чтобы определить необходимую мощность чугунного радиатора необходимо учитывать то, что для поддержания комфортной температуры в отапливаемом помещении на 10 кв. м площади необходимо предусмотреть:

• в комнате c одним окном и наружной стеной — 1 кВт ;
• в комнате с одним окном и двумя наружными стенами — 1,2 кВт ;
• в комнате с двумя окнами и двумя наружными стенами — 1,3 кВт.

Конечно же, при профессиональных расчетах количества необходимой теплоэнергии для отопления помещения с помощью чугунных радиаторов используются более сложные методы, но на бытовом уровне вышеприведенных значений вполне достаточно. Мощность одной секции, которая является основанием для расчета общего количества секций чугунной батареи, указывается производителями чугунных радиаторов в технической документации.

Преимущества

1. Они не нуждаются в глубоко очищенной воде

Горячая вода, поступающая в батареи жилых домов, не отличается высоким качеством. Она обладает высоким содержанием щелочей. А проходя через трубопровод, она смывает со стенок труб ещё и частицы песка. В итоге по батареям течёт химически агрессивная жидкость с большим содержанием механических примесей. Твёрдые частицы в ней, словно наждак, начинают протирать стенки батареи, изготовленной, например, из стали. Но для чугуна это не проблема. Его стенки защищены тонкий слоев натуральной защиты, поэтому химические элементы не производят на него никакого воздействия. Даже когда отопительный сезон подойдёт к концу и батареи обезвожат, его стенки не покроются ржавчиной изнутри. К тому же, стенки батарей из чугуна намного толще.

2. Способность выдерживать максимальное давление

Давление работы чугунных радиаторов больше, чем у любых других (более 0,9 Мпа). У разных производителей можно найти модели с необходимым рабочим давлением. Они не восприимчивы к гидравлическим ударам жидкости.

3. Высокая продолжительность службы

Известно, что в некоторых домах Санкт-Петербурга можно найти ещё батареи из чугуна отлитые более ста лет назад! И это не удивительно. Если правильно обслуживать чугунные радиаторы (а именно, вовремя менять прокладки, проводить промывки), то они с лёгкостью прослужат вам 50 лет, а то и больше.

4. Демократичная стоимость

В сравнении с новыми разработками в области радиаторов, чугунные во много раз дешевле. Тем более, когда речь идёт о замене всей системы отопления в помещении, экономия средств в таком случае окажется довольно весомой.

Недостатки

Несмотря на массу преимуществ, чугунные радиаторы наделены рядом недостатков. Этому поспособствовали как конструкционные особенности, так и свойства самого чугуна. Например, чугунные батареи имеют сложности со встраиванием в системы автоматического контроля температуры.

Из-за инертности теплоотдачи контролировать заданную в помещении температуру довольно сложно. Ведь после отключения котла чугунные радиаторы будут ещё час отдавать своё тепло, грея окружающий воздух.

Также имеются и другие минусы, среди которых:

большой объем теплоносителя;

значительный вес одного радиатора;

Большой объем воды в батарее имеет и свои недостатки. Для прогрева всего теплоносителя требуется больше времени и энергоресурсов.

Кроме того, возрастает нагрузка на насос, который вынужден перекачивать за один цикл прогрева значительное количество воды.

Большой вес приборов также является недостатком, который больше волнует монтажников и сервисные службы, чем жильцов. Однако при самостоятельной сборке отопительной системы не обойтись без помощника при креплении чугунной батареи. Вес одной её секции составляет около 7 кг.

Такой минус, как дизайнерская однотипность обусловлен технологическими особенностями литья чугуна – они не позволяют создавать из этого материала изящные детали. Вот батареи и выглядят однотипно.

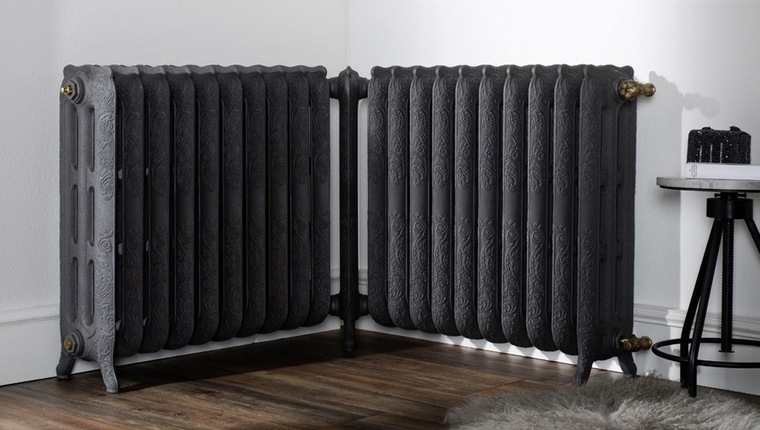

Чтобы разнообразить модельный ряд, компании-производители выпускают чугунные радиаторы с красивым рисунком на поверхности, но их стоимость в 10-20 раз превышает цену простых моделей.

Еще один недостаток – уязвимость оборудования к гидроударам. Дело в том, что чугун – прочный, но довольно хрупкий материал. Согласно ГОСТа 8690-94, радиаторы должны выдерживать краткосрочное давление 1,5 Мпа.

Но иногда давление может превышать это значение. Это происходит при резком пуске насоса и отсутствии компенсаторов. В результате чугунные батареи могут треснуть или лопнуть.

Во многих случаях преимущества радиаторов из чугуна сильно перевешивают их недостатки. Именно этот факт помогает таким батареям удерживать хорошие позиции на рынке систем отопления.

Чем отличаются отечественные и импортные чугунные радиаторы

Чугунный радиатор МС-140 от отечественного производителя является классическим образцом тепловых приборов данного типа. С рабочим давлением, которое составляет 9 атмосфер, и опрессовочным давлением, которое равняется 15 атмосфер, этот отопительный прибор полностью адаптирован к отечественным тепловым сетям. Качество радиаторов данного типа проверено временем, ведь они выпускаются и устанавливаются уже на протяжение многих лет.

На российском рынке представлено также огромное разнообразие зарубежных чугунных радиаторов, которые изготавливаются в Италии, Турции, Испании, Чехии, Англии. Основное их отличие от российских тепловых приборов заключается в более качественной обработке поверхностей. Вследствие чего, одна и та же мощность обеспечивается меньшими габаритами батареи. Кроме того, в импортных чугунных радиаторах благодаря гладким внутренним поверхностям значительно снижается гидравлическое сопротивление.

Главное преимущество чугуна заключается в том, что он устойчив к любому качеству применяемых теплоносителей. То есть, чугунные радиаторы могут устанавливаться в системах отопления с плохим, отличающимся повышенной загрязненностью или агрессивностью, теплоносителем.

Высокая коррозионная устойчивость позволяет применять чугунные радиаторы в открытых отопительных системах, теплоноситель в которых контактирует с кислородом, а значит возникает повышенная опасность коррозионного разрушения. Стенки чугунных батарей отличаются большой толщиной, поэтому чугунные батареи являются оптимальным вариантом для отопительных систем, в которых теплоноситель содержит различные примеси и твердые частицы. Все без исключения импортные радиаторы из чугуна поступают в продажу крашенные или покрытые специальной антикоррозийной грунтовкой. Российские радиаторы, как правило, требуют дополнительной покраски. Но если учесть тот фактор, что отечественные приборы значительно дешевле, то этот недостаток покажется несущественным.

Пожалуй, единственным значимым недостатком всех чугунных радиаторов, является то, что они восприимчивы к гидравлическим ударам. Следует отметить также, что для чугунных радиаторов характерна определенная инерция при нагреве и остывании. Особенно при их применении в системах отопления с твердотопливными котлами.

Доказано, что тепло от чугунных радиаторов полезнее, чем от других типов батарей. И очень важно, что сегодня производители стали большое внимание уделять дизайну данных отопительных приборов. Поэтому имеется возможность выбрать стильную чугунную батарею, которая идеально впишется в дизайн отапливаемого помещения.

Секционные чугунные радиаторы нового поколения

Сегодня на рынке появились новые чугунные одно-, двух- и трехканальные секционные радиаторы серии ЧМ от отечественного производителя, отличающиеся компактными размерами и оригинальным дизайном. Их можно устанавливать в любых помещениях, поскольку они занимают минимум свободного пространства, гарантируя при этом качественное отопление.

Оптимальное соотношение основных показателей и эстетичный внешний вид по праву позволяют считать данный тип чугунных радиаторов одними их самых перспективных.

Секции данных радиаторов изготавливаются из серого чугуна. Литье выполняется в современных печах в песчано-глинистые формы, что обеспечивает стабильное качество и великолепные характеристики отопительных приборов. Высокая теплоотдача гарантируется вертикальными ребрами. Кроме того, эти радиаторы улучшены с точки зрения практичности и гигиены, так как в них исключены какие-либо полости, в которых может собираться пыль.

Особенности чугунных радиаторов

Выбор чугунного радиатора следует выполнять согласно технических характеристик, указанных в инструкции производителя. Кроме того, обязательным условиям является установка в соответствии с указаниями производителя, так как это поможет предотвратить возможные разрывы.

Все чугунные радиаторы отличаются высокой теплоотдачей. Из всего количества теплоэнергии, которая выделяется в воздух, 70% распределяется излучением, а 30% — конвекцией.

Чугунные радиаторы являются оптимальными приборами отопления для многоквартирных домов, особенно для северных регионов. В холодных климатических зонах их инертность не является недостатком. Ведь в случае возникновения каких-либо аварийных отключений они способны в течение длительного времени удерживать тепло и передавать его в помещение.

Сегодня многие владельцы квартир отдают предпочтение чугунным радиаторам из-за оригинального дизайна, который, к примеру, может великолепно подчеркивать ретро стиль интерьера, в котором другие виды батарей будут смотреться просто нелепо.

Также немаловажную роль имеет доступная цена чугунных радиаторов. Поскольку при обустройстве системы отопления в доме обычно требуется большое количество батарей, экономия получается существенной.

Расчет необходимого количества секций чугунной батареи

Самый простой метод определения требуемого количества секций для обогрева помещения – это принятие в расчет только площади комнаты.

С большим упрощением считается, что на обогрев 1 м² площади в среднем требуется 100 Вт тепловой энергии. Зная площадь помещения, ее нужно умножить на 100, а затем разделить на тепловую мощность модели радиатора.

Например, комната имеет площадь 16 м², а приобретается модель радиатора МС-140-М2-500, каждая секция которого имеет тепловую мощность в 160 Вт. В этом случае расчет производится следующим образом:

16 м² × 100 Вт = 1600 Вт – потребуется тепла на отопления данного помещения. 1600 Вт: 160 Вт = 10 шт. — такое количество секций необходимо. Если при расчетах получается не целое число, то оно округляется в большую сторону до целого. Однако, подобная методика чрезмерно упрощена, и не учитывает множества критериев. Чтобы произвести более глубокий расчет необходимого количества секций, нужно принять во внимание множество параметров — уровень зимних температур в регионе, качество и материал изготовления окон, их количество в помещении и общую площадь, степень утепления стен и другое. Даже схема подключения радиаторов и их расположение в комнате имеют значение. Такой расчет обычно проводится специалистами, и самостоятельно справиться с ним непросто. Однако, нашему читателю предоставляется такая возможность – к его услугам специальный калькулятор, в котором учтено большинство факторов, влияющих на размеры радиатора отопления. Просто укажите запрашиваемые сведения – и получите требуемый результат.
